东风前四后八干混砂浆车(22.5方)

首页干混砂浆|背罐车

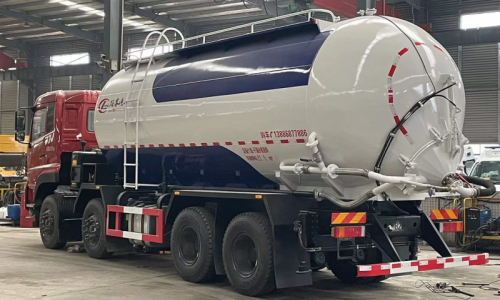

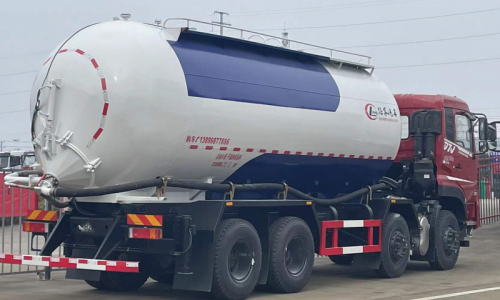

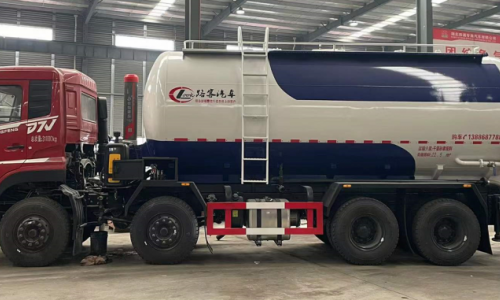

东风前四后八干混砂浆车(22.5方)图片
    string(68) "http://www.look-truck.com/file/upload/202201/113045887.png.thumb.png"
  • string(68) "http://www.look-truck.com/file/upload/202201/113055597.png.thumb.png"
  • string(68) "http://www.look-truck.com/file/upload/202201/113104177.png.thumb.png"
  • string(68) "http://www.look-truck.com/file/upload/202201/134633277.png.thumb.png"
  • string(68) "http://www.look-truck.com/file/upload/202202/110118267.jpg.thumb.jpg"
  • string(0) ""
  • string(0) ""
  • string(0) ""
车辆名称:

东风前四后八干混砂浆车(22.5方)

销售热线:139 9787 4888
销售经理:梁 勋
微信二维码:


    东风前四后八干混砂浆运输车产品技术参数
    产品名称STD5317GGHDFV6            外型尺寸10600×2500×3950(mm)
    底盘型号DFV1317GP6DJ            货厢尺寸XX(mm)
    总质量31000(Kg)接近/离去角20/10(°)
    额定质量15020(Kg)前悬后悬1430/2200(mm)
    整备质量15850(Kg)最高车速90(km/h)
    排放标准GB17691-2018国Ⅵ
    产品序列号:42 安装卫星定位功能的行驶记录仪。

    底盘参数
    底盘型号DFV1317GP6DJ            燃料种类柴油
    轴数4前轮距1880(mm)
    轴距1995+2700+1350后轮距1860(mm)
    驾驶室乘人数4弹簧片数8/10+8
    轮胎数12轴荷6000/10000
    轮胎规格11.00R20 18PR

      东风前四后八干混砂浆运输车罐体有效容积22.5立方米,顶部封闭不可开槽,、后部不可开启、罐体总长:7320mm,罐体外形尺寸(直段长×直径)(mm)为5700×2300、采用6个厚武汉钢铁生产的优质碳钢进行制作、罐体内部铺设流化闲、通过空压机把压力导致罐内气室、气室通过帆布振动将料打奶嘴口、奶嘴口将打出的料通过卸料口排出到指定位置、完成卸料;以下是该车各个部件功能解析:

     该干混砂浆运输车空气压缩机为无润滑摆动式、安装形式为吊装式、排气压力为0.2帕、转数及轴功率等数据都有相应介绍,该空气压缩机一般情况下三包一年或两万公里,先到为准;

     上图为空气压缩机的安装方式,主要工作是通过发动机工作将力量通过取力器传给传动轴,传动轴将力量传给空气压缩机使之工作、空气压缩机将将压力输送到罐体气室,气室通过帆布振动将料输送到奶嘴口,通过奶嘴口将料排出;

     上图为油缸安装位,我们所采用的油缸都是国内一线品牌、质量有保障、服务及时到位,因为此油缸将要举升的重量将要达到40吨左右所以在选材上我们是慎之又慎,尽量保证用户最高效的生产效率;

     上图为液压油箱安装位,用于存储液压油、保证该车各大液压件用油量的畅通、该油箱所有接口或阀均采用铜制品制作,最大化保证北方用户在低温条件下用油的最高效率;

     上图奶嘴口由液压开启盖和卸料口两部分组成,开启盖是用来清理罐内大于卸料口直径的专用设备,一般情况下很少用到这里,因为罐内一般很少会有结晶成块状;卸料口是配合罐内气室通过帆布振动装料排至奶嘴口通过卸料口排出;

     上图为爬梯安装位,用于罐内清理或维修;行走部分是工作人员上罐顶后的落脚点,方便工作人员行动更流畅;后尾部安装液压支腿是为了更好的保障罐体在举升后对车身的伤害,从而进一步缓冲举升后的罐体重量,使车辆寿命使用更长、使现场工作人员的安全得到更大保障,下图为后液压支腿安装位和结构的高清图片,供欣赏!


<
