新能源电动太阳能光伏板清洗车生产厂家-湖北路客汽车官方网站

本文章发表于: 作者: 发布时间: 2023-03-07

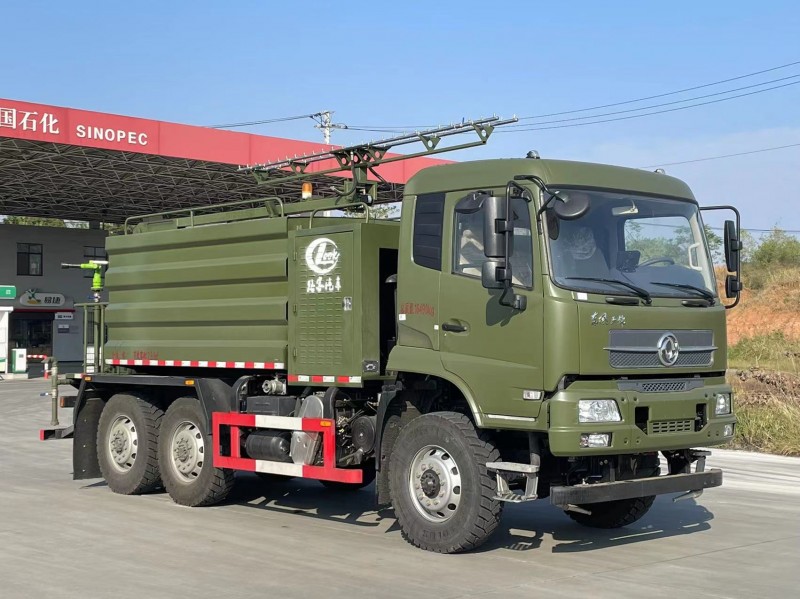

太阳能光伏板清洗车是我公司根据我国荒漠光伏电站的特殊环境设计、研发、制造的专业化清洁设备。主体设备有底盘行走系统、动力系统、液压系统、遥控系统、清洁支臂系统、清洁喷洒系统成。

 1、行走系统:采用二类底盘,适应各种地形、地貌,使清洁平台稳定,大限度保持平衡。

2、动力系统:采用柴油机动力,使行走系统、清洗喷淋系统有足够的动力进行工作。

3、液压系统:采用先进的油泵、阀体、阀块传递柴油机产生动力,保证行走系统和喷淋系统正常工作。

4、遥控系统:采用先进的遥控控制产品,使清洁设备能独自一人远距离操作控制。

5、清洁支臂系统:清洁支臂有旋转,升降,二次调节角度、控制喷淋距离及控制喷头升降等功能。

6、清洁喷淋功能:采用高压喷嘴结构,液压动力驱动,强力清洗附着于组件表面的灰尘。



光伏板清洗车主要结构:

A、光伏板清洗车由罐体,机械臂、水泵、喷嘴、一体完成工作、机械臂可单边 180°旋转、所有操作都在驾驶室内完成、由电控液压,气动组成。

B、高压清洗功能,由高压清洗泵输送清洗支架,工作压力能达到 13—15mpa, 每分钟 170 升的流量,由机械臂带动清洗支架传送到工作位置,机械臂可旋转, 升降,能够调节不同的角度行动,使用灵活方便。

上装设备部分:

1、为了达到冲洗效果,在底盘传动部分上加装一套二级减速装置,作业时在驾驶室内打开减速键,让车俩低速匀速前进。

2、罐体型状为:方罐,容积 13立方米,罐体钢板为碳钢制作,厚度为4 毫米,罐体颜色:(底盘颜色)或者用户指定颜色。

3、冲洗支架设定为 3.5 米长,配备 40 个高压喷头。

4、清洗主臂为全液压 360 度旋转设计,操作方式:驾驶室内电动控制。



 全自动太阳能电池板清洗系统的清洗效率高,可以达到人工清洗速度的 10 倍以上。每台清洗车每小时可清洗完 700KWp 的多晶硅电池板,面积达 4800 ㎡。假设每台清洗车每天清洗 3 小时,则每天可清洗 2100KWp 的多晶硅电池板。可一次性完成太阳能电池板的清洗功能,大量的节约了人工以及用水, 省时省力。并且该车由动力驱动旋转清洗臂装置构成,角度可调,并标配了自动控制防碰撞系统(防止滚刷损坏电板),并具备洒水车各种大功能,配备大功率高压水枪,适合各种恶劣气候条件下使用的清洗光伏板作业车。

1、机械臂单边旋转不超过 180 度。

2、根据需要选择高压前冲、高压侧冲或高压后喷雾,将高压前冲洗、高压侧冲或高压后喷雾阀指向开的位置。

3、等高压前冲洗、高压侧冲或高压后喷雾有水喷出,再将高压回水按钮处于关闭的位置,高压前冲、高压侧冲或高压后喷雾正常工作。

4、根据光伏板来调节冲洗架的角度。

5、车辆在工作时间以均匀合适的速度前进。

6、工作结束,先将高压回水按钮指向开的位置,再将高压前冲、高压侧冲或高压后喷雾指向关的位置,并将冲洗架提升收回。然后将副发动机熄火(或断开高压取力器)。



【整车技术参数】

产品商标

STD5160GQXEQ6

公告批次

365

产品名称

清洗车

产品型号



总质量(Kg)

16200

罐体容积(m3)

9.6

额定载质量(Kg)

8690

外形尺寸(mm)

7100×2500×3520

整备质量(Kg)

7315

货厢尺寸(mm)

××

额定载客(人)



准拖挂车总质量(Kg)



驾驶室准乘人数(人)

3

鞍座最大载质量(Kg)



接近角/离去角(°)

19/8

前悬/后悬(mm)

1260/2600

轴荷(Kg)

6500/11500

最高车速(Km/h)

105

1.该车主要用于光伏板清洗,专用装置有箱体,清洗泵,清洗刷等部件组成,仅采用4500mm轴距;2.侧,后防护材料为Q235,为焊接连接,后下部防护装置断面尺寸120mm×60mm,离地高430mm;3.ABS型号/生产厂家:J ABS/焦作博瑞克控制技术有限公司.随底盘选装驾驶室。4,罐体有效容积:9.6立方米,罐体外形尺寸(长×宽×高)(mm):4000×2450×1300。

【底盘技术参数】

底盘型号

EQ1165LJ9CDE

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3950

轮胎规格

295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

8/10+7,8/-

前轮距(mm)

1862,1933,1949

燃料种类

柴油

后轮距(mm)

1806,1865

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

B6.2NS6B230

东风康明斯发动机有限公司

6200

169






光伏板清洗机产品主要参数

产品型号:

CHF-GF4300

喷嘴:

44

操作方式:

液压驱动

供水系统:

GTM40

发动机:

KM290F

动力单元:

3

发动机功率:

13KW





喷杆工作参数

喷杆长度(mm

4300

悬臂长度(mm

4000

调节高度mm

930-2500

左右调节高度mm

270º

喷架调节角度:

180º

作业速度(km/h):

3km/h

洗净度:

90%

喷水压力(mpa

5-10

最大喷水流量(L/min):

50-107

操控电压(V):

12V/24V

一、CHF-GF4300光伏板清洗机,是我公司根据我国荒漠光伏电站的特殊环境设计、研发、制造的专业清洗设备,主要用来清洗太阳能发电厂中的太阳能电池板,在我国太阳能发电厂主要设置在太阳能丰富、并且人烟稀少的西部地区 ,所以太阳能发电厂的自然条件较为恶劣,太阳能电池板主要沿着道路两边设置,人工清洗人力物力消耗大,光伏板清洗机可一次性完成太阳能电池板的清洗功能,大量的节约了人工以及用水,省时省力。

二、此设备所有功能,都在驾驶室内和清洗臂上完成双控系统,一人开车,一人在副驾驶位置操作或在清洗臂上操纵完成所有功能。

三、清洗机主动力采用柴油发动机,使行走系统,喷淋系统有足够的动力进行工作。

四、独特双喷杆设计,提高清洗机的清洗效率。

五、整机采用270°回转式底座,全方位无死角的对光伏板进行清洗,结构布局匀称合理,重量轻吊装方便。

七、清洗机,拆卸方便,坚固性强,经久耐用。

八、采用先进的遥控控制产品,使清洁设备能独自一人远距离操作控制。

九、清洁支臂系统:清洁支臂有旋转、折叠、二次调节角度、控制喷淋距离及控制喷头升降等功能。

十、清洁喷淋系统:采用高压喷嘴结构,液压动力驱动,强力清洗附着于组件表面的灰尘,确保组件安全、有效。
