2.5米直径的天锦背罐车产品介绍－路客汽车官网

【东风天锦背罐运输车产品主要技术参数】
产品商标	/	公告批次	273
产品名称	背罐车	产品型号	SGZ5160ZBGD4BX
总质量(Kg)	16000	罐体容积(m3)
额定载质量(Kg)	9355	外形尺寸(mm)	9000×2500×2760
整备质量(Kg)	6450	货厢尺寸(mm)	××
驾驶室准乘人数(人)	3	载质量利用系数
接近角/离去角(°)	20/10	前悬/后悬(mm)	1430/1970
轴数	2	轴距(mm)	5600
轴荷(Kg)	6000/10000	最高车速(Km/h)	90
1.侧防护装置,材料:Q235,连接方式:螺栓连接;后下部防护装置,材料:Q235,连接方式:焊接,断面尺寸(mm):100×30,离地高度:550 mm;2.安装具有卫星定位功能的行驶记录仪;3.ABS为底盘自带,厂家和型号为威伯科汽车控制系统(中国)有限公司,4460046440;东风电子科技股份有限公司制动系统公司,3631010-C2000
【底盘技术参数】
底盘型号	DFL5160XXYBX1A	底盘名称	厢式运输车底盘
商标名称	东风牌	生产企业	东风商用车有限公司
外形尺寸(mm)	9790×2370×2760	轮胎数	6
接近角/离去角(°)	20/10,20/9	轮胎规格	9.00-20,9.00R20
钢板弹簧片数	7/9+6,8/10+8	前轮距(mm)	1880
燃料种类	柴油	后轮距(mm)	1800,1860
排放标准	GB3847-2005,GB17691-2005国Ⅳ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
ISB180 40	东风康明斯发动机公司	5900	132

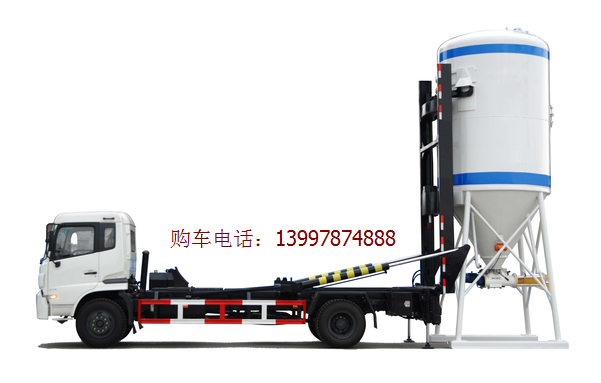

东风天锦背罐运输车主要功能是装卸、运输直径为2.5m的筒仓。上装是由一系列机构及缸、泵、阀组成。通过液压系统和机构巧妙地协同动作，该车可以自动托起储料罐，然后将其缓缓地纵卧放到自身的车架上，并自动将纵卧的储料罐和自身车辆牢牢紧固在一起，该车接着就可背着这储料罐行驶，将储料罐安全运送到指定地点后，又可自动稳稳地将储料罐竖起卸下安放到地面上。该车简化了储料罐的装卸过程，整个操作驾驶员一人即可，从而实现储料罐文明装卸，并节约了时间和劳力，减轻了储料罐装卸劳动强度，大大提高装卸效率和经济效益，是粉粒物料存储、转运物流系统中关键的专用汽车之一。

目前，我公司成功开发出的国家标准的4×2背罐车车型。4×2车型主要背空罐和具有一定余料的料罐（0—30%的容量，含筒仓不大于13T；若为轻质砂浆则可满罐背负），该车已申报国家3C产品认证和环保免征公告备案，购车可免缴购置税。

筒仓则是专门适应背罐车运输及工地使用的配套设备，针对储料罐的各种工况做了应力加强设计，具有整体强度高、防离析、易于收放转运的特点，还能与国内绝大部分混浆机配套使用，且可根据要求加装称重传感器，是砂浆市场规模化后的砂浆储存和周转的必然选择。

东风天锦背罐运输车主要结构介绍：

一、副车架总成布置在车架上平面，为边梁式副车架结构，其上设置有翻转油缸安装座及倾卸机构旋转轴。副车架总成后端设置有液压支腿伸缩梁。支腿伸缩梁上设有机械锁止结构，能对两档可分别实现可靠锁止。

二、液压系统主要由传动轴、柱塞泵、翻转油缸、移动油缸、支腿油缸、多路换向阀等部件组成。

三、为避免筒仓在运输过程中向前移动，副车架总成前端设置有枕形挡座，枕形挡座可根据筒仓的前后位置前后移动并锁止；
